38.90 mm Übermasskolben mit 2 Rechteck-Kolbenringen mit Flankensicherung (FS) im 3. Übermass zu Sachs Mofas, Mopeds und Kleinmotorräder mit Sachs 50 Motoren.
Die ausführliche Vermassung des Kolbens entsprechend der technischen Zeichnung findest du bei den Details. Ausserdem kannst du dich über die gängigen Kolbenringe, deren Stösse und Sicherungsarten auf der Legende in den Bildern informieren.

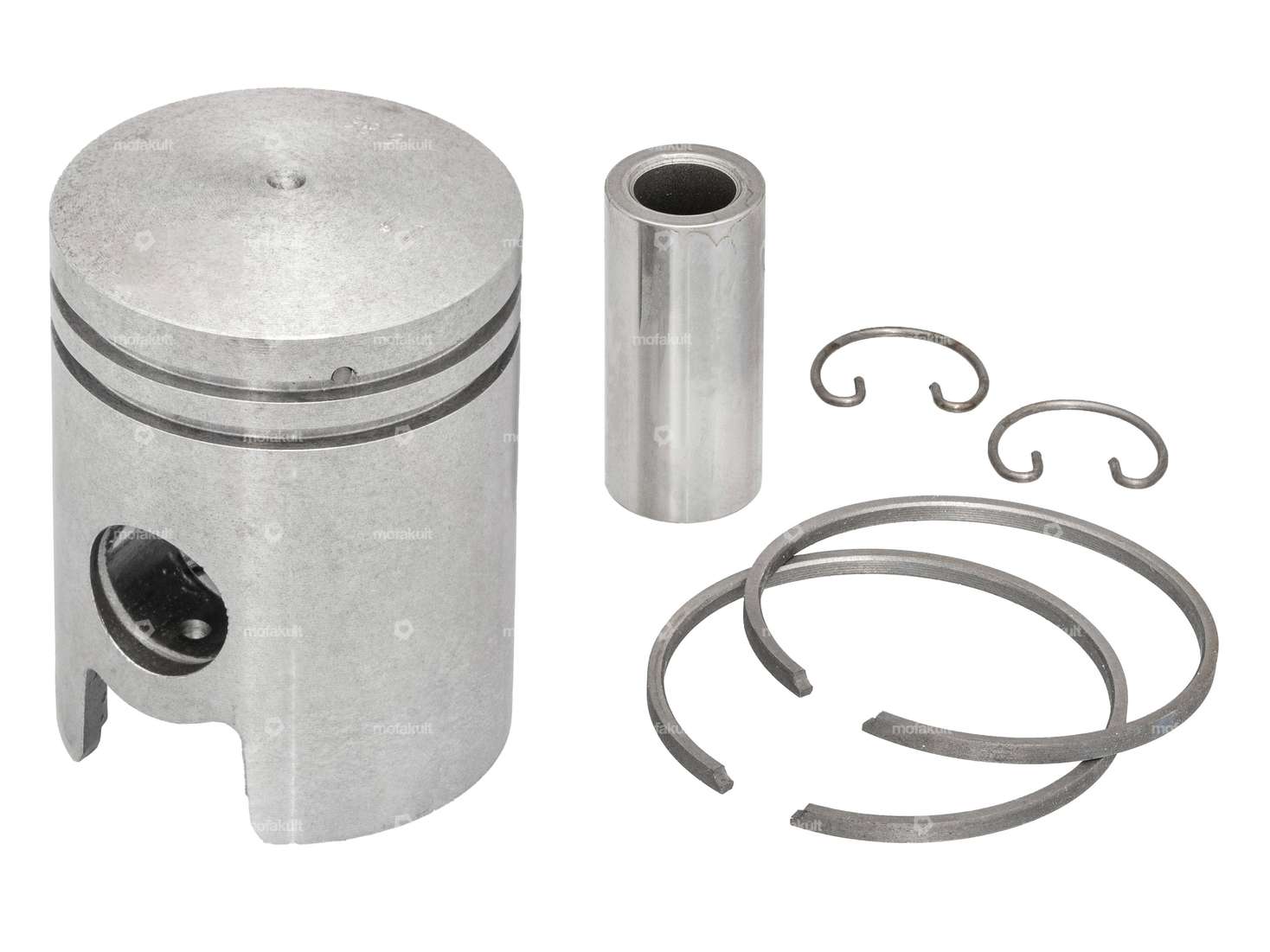

Das Kolbenkit enthält Kolbenbolzen, Kolbenclips und Kolbenringe.
Entsprechendes Montagewerkzeug, Kolbenbolzensicherungen und ggf. den entsprechenden Zylinder findest du bei den Zubehörartikeln.
NOS – neu aus altem Lagerbestand.
Originale Sachs-Ersatzteilnummer: 0286 357 003
Details
| Hersteller | Sachs |
| Nenndurchmesser | 38 mm |
| Ø aussen Kolben (A) | 38.85 mm |
| Kompressionshöhe (C) | 28 mm |
| Wölbung (D) | 2 mm |
| Gesamthöhe Kolben (E) | 53 mm |
| Anzahl Kolbenringe (F) | 2 Stk. |
| Kolbenringform | Rechteck-Ring |
| Kolbenringstoss | Flankensicherung (FS) |
| Ø Kolbenbolzen (B) | 14 mm |
| Toleranzgruppe | 3 |
| Kolbengewicht | 102 g |
Passend für folgende Modelle
| Sachs | 50/5 |
