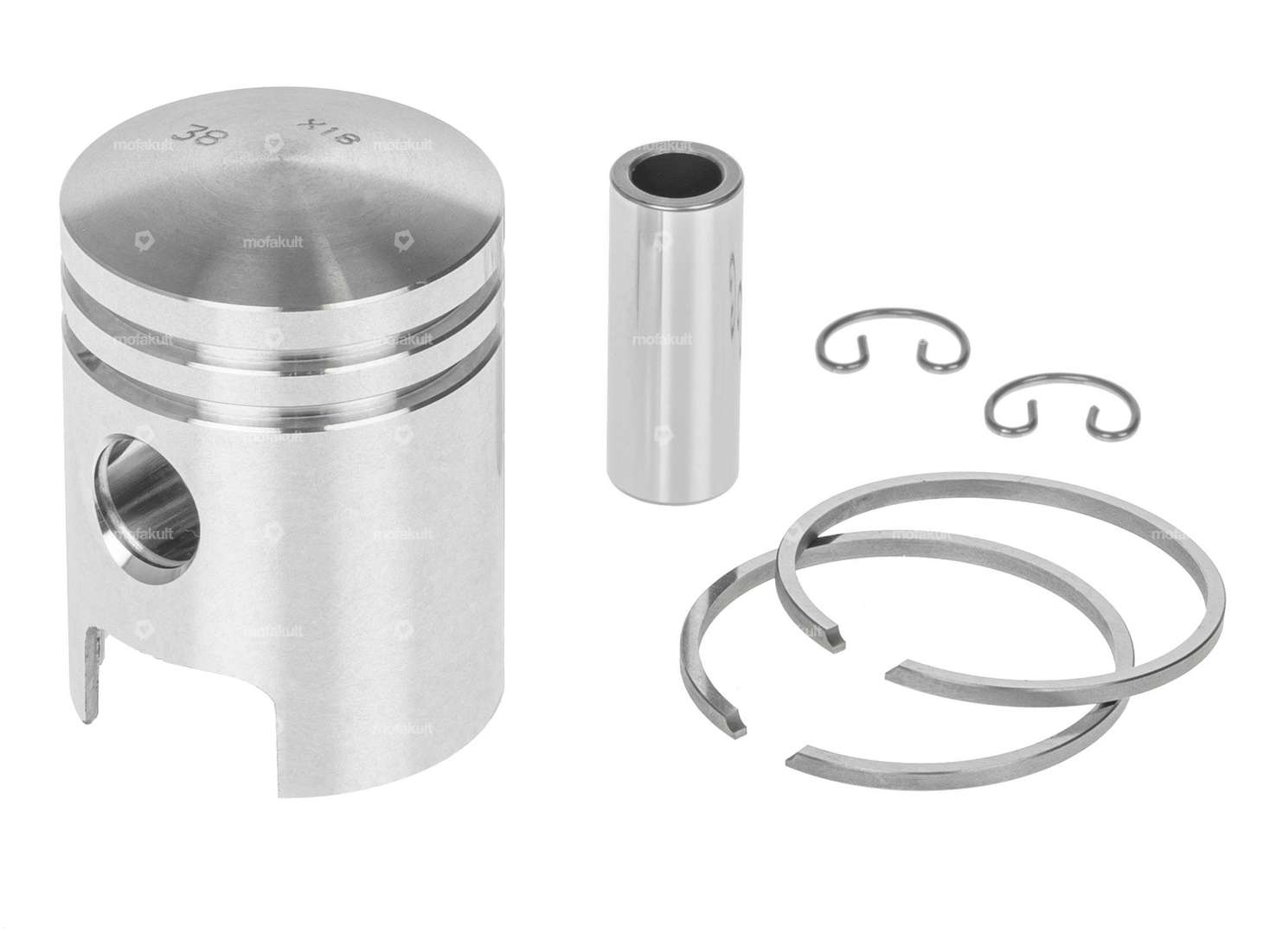

38.0 mm Kolben mit zwei Stück 2 mm Rechteck-Kolbenringen mit Flankensicherung (FS) passend für originale Puch Maxi, X30 Sport Mofas / Mopeds.
Die ausführliche Vermassung des Kolbens entsprechend der technischen Zeichnung findest du bei den Details. Ausserdem kannst du dich über die gängigen Kolbenringe, deren Stösse und Sicherungsarten auf der Legende in den Bildern informieren.
Toleranz Nr. 1
Das Kolbenkit enthält Kolbenbolzen, Kolbenclips und Kolbenringe.
Entsprechendes Montagewerkzeug, Kolbenringe, Kolbenbolzensicherungen etc. findest du bei den Zubehörartikeln.
Qualitätsprodukt des italienischen Herstellers Meteor.
Details
Nenndurchmesser | 38 mm |
Hersteller | Meteor |
Ø aussen Kolben (A) | 37.95 mm |
Ø Kolbenbolzen (B) | 12 mm |
Kompressionshöhe (C) | 22.7 mm |
Wölbung (D) | 3.3 mm |
Gesamthöhe Kolben (E) | 52.5 mm |
Anzahl Kolbenringe (F) | 2 Stk |
Kolbenringform | Rechteck-Ring |
Kolbenringstoss | Flankensicherung (FS) |
Höhe Kolbenring | 2 mm |
Toleranzgruppe | 1 |
Puch Ersatzteil-Nr. | 349.1.10.106.0/21 |
Passend für folgende Modelle
Puch | E50 ZA50 (Fahrtwindgekühlt) ZA50 (Gebläsegekühlt) Z50 (X30 Sport) Z50 (X30 Velux) 2-Gang MS, MV, MV50 3-Gang VSD, DS, VZ, MC |
