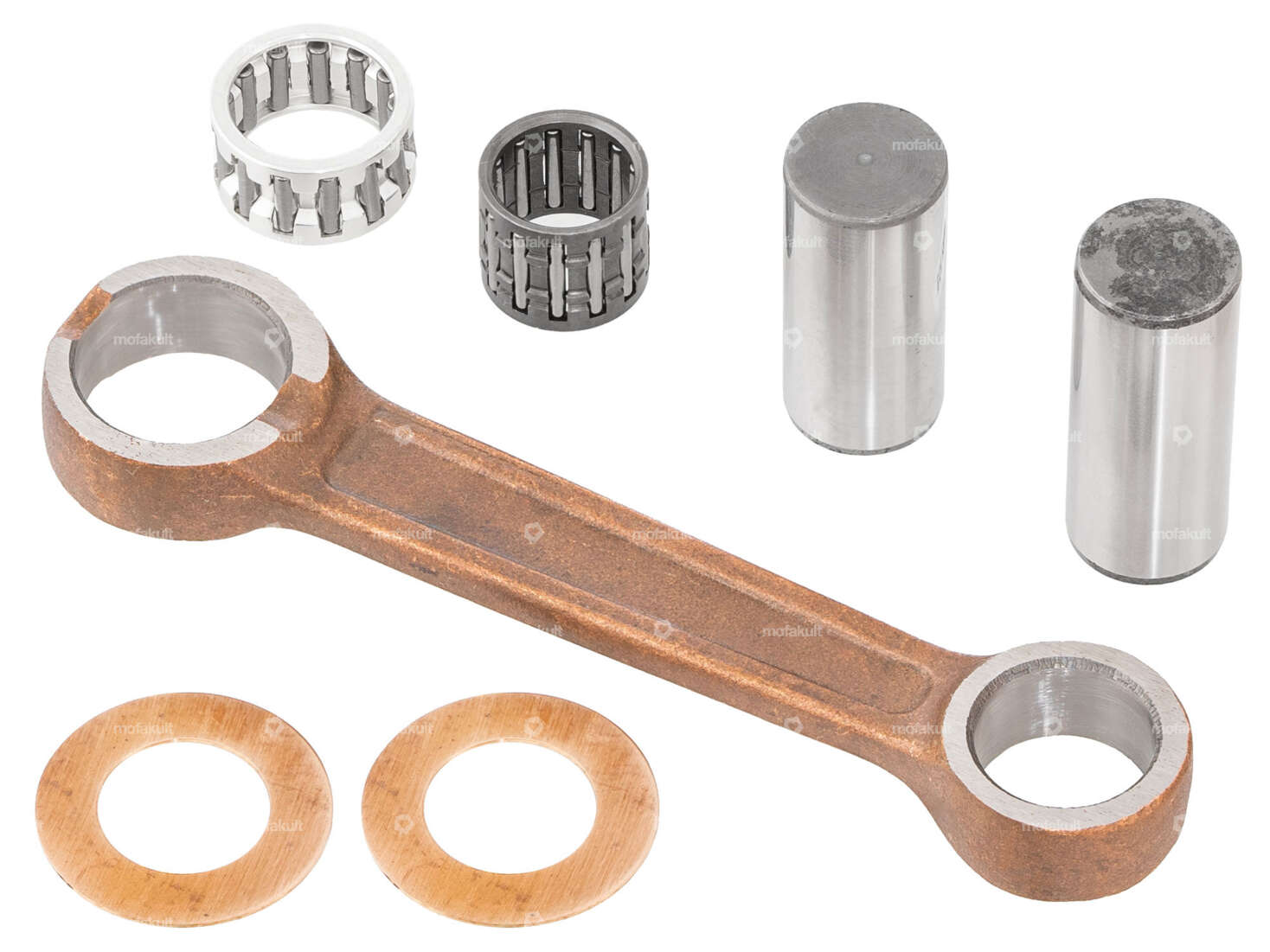

Komplette Pleuelstange passend zu Kurbelwellen diverser Mofas, Mopeds und Kleinmotorrädern mit Sachs Motoren.
Der Ersatzpleuel kommt mit zwei unterschiedlich langen Pleuelbolzen, welche je nach Kurbelwelle verwendet werden. Der Pleuel benötigt ein 14 mm Kolbenbolzen.
- Dimension Pleuelbolzen 1: Ø14 x 30.2 mm
- Dimension Pleuelbolzen 2: Ø 14 x 34.4 mm
- Pleuellänge (Mitte - Mitte): 85 mm
- Gesamtlänge Pleuel: 107.4 mm
- Dicke: 10 mm
- Aussendurchmesser unteres Pleuelauge: 24.75 mm
- Aussendurchmesser oberes Pleuelauge: 20.85 mm
- Unteres Nadellager (Silberkäfig): Ø18/14 x 9.75 mm
- Oberes Nadellager: Ø15/12 x 12.7 mm
- Ø für Kolbenbolzen: 12 mm
Die beiden Distanzscheiben aus Messing sind im Lieferumfang enthalten.
Markenprodukt des portugiesischen Herstellers Jasil unter der Marke Top Racing.
Details
| Hersteller | Jasil |
| Material | Stahl |
| Oberfläche | kupferbeschichtet |
| Ø Kolbenbolzen (B) | 12 mm |
| Pleuellänge Mitte-Mitte | 85 mm |
| Ø Pleuelbolzen | 14 mm |
| Ø unteres Pleuelauge aussen | 24.75 mm |
| Ø oberes Pleuelauge aussen | 20.85 mm |
| Ø unteres Lager innen | 18 mm |
| Ø innen oberes Lager | 15 mm |
| Dicke | 10 mm |
| Anwendungsbereich | Standard, Tuning |
| Dimension unteres Lager | 14/18 x 9.75 mm |
| Dimension oberes Lager | 12/15 x 12.7 mm |
| Länge Pleuelbolzen | 30.2 mm, 34.4 mm |
| Gesamtlänge | 107.4 mm |
Passend für folgende Modelle
| Sachs | 502 (Saxonette) - AL, AML 50/2 - L CH (0.8 PS), ML CH (0.8 PS), MB (2.6 PS), MLB (2.6 PS) 50/3 50/4 - MLFB (2.6 PS), LKH (4.5 PS) 50/5 503 - AAL, ABL, 2AL / 2BL, AB, AC, ADV 504 (ohne Tretwelle) 505 (mit Tretwelle) - 1A (AT), 2 A (HG) 508 - 1 A 535 |
