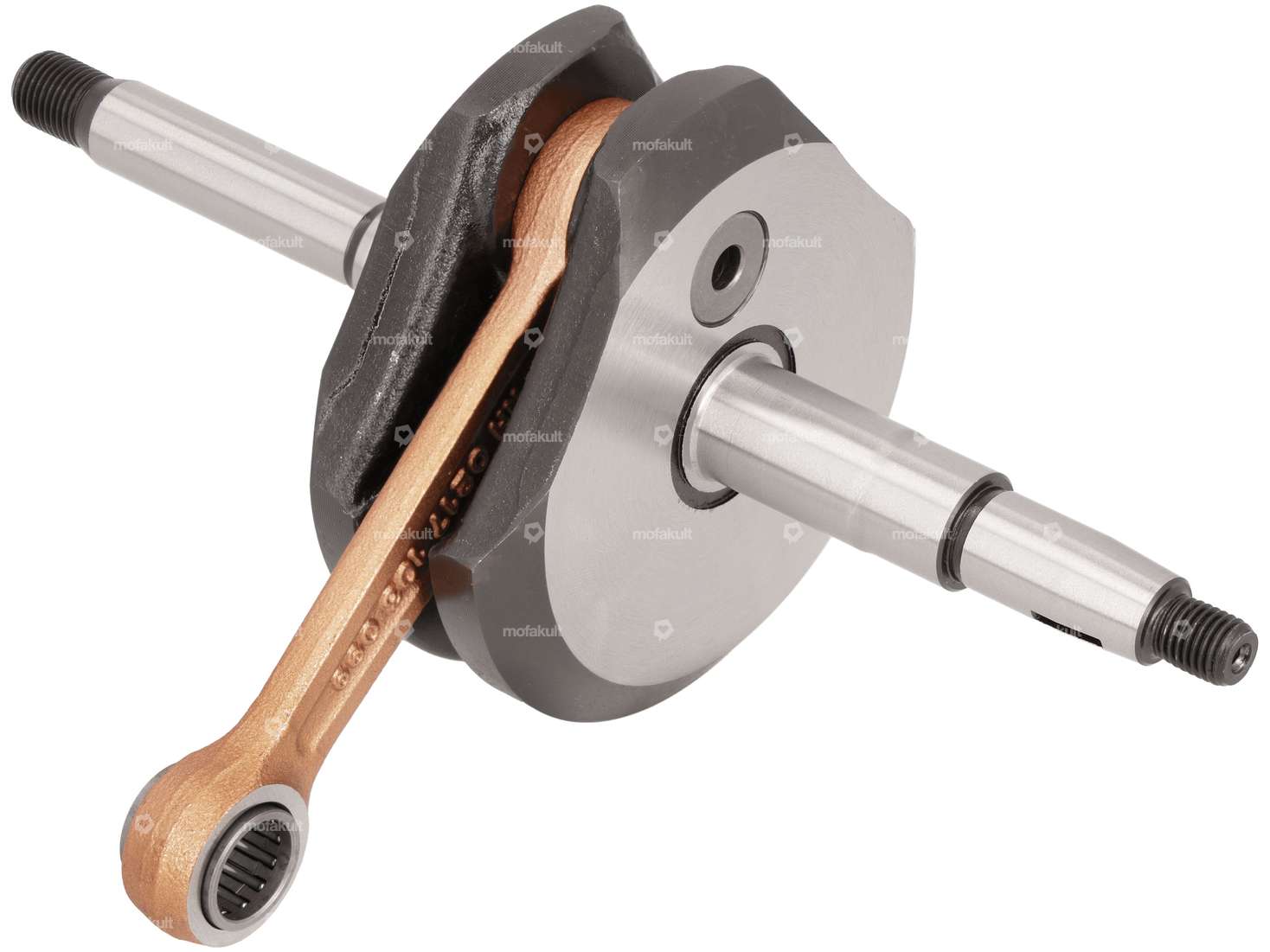

Originalgetreue Kurbelwelle zu deinem Mofa / Moped mit Sachs 504/1 oder 504/2 Motor.
Das Nadellager ist im Lieferumfang enthalten.
Hinweis: Auf der kupplungsseitigen Fläche ist keine Nut für einen Keil vorhanden. Bei korrekt angewendetem Anzugsmoment ist ein Keil auf der Kupplungsseite grundsätzlich nicht erforderlich.
Die passenden Lager und Simmerringe findest du bei den Zubehörartikeln.
Originale Sachs-Ersatzteilnummer: A4376
| Material | Stahl |
| Wangenart | standard |
| Kurbelwellenhub | 42 mm |
| Ø Kupplungszapfen / Variozapfen | 15 mm |
| Pleuellänge Mitte-Mitte | 85 mm |
| Gesamtlänge Kurbelzapfen kupplungsseitig | 85 mm |
| Gesamtlänge Kurbelzapfen zündseitig | 70.2 mm |
| Ø Kurbelwangen | 80.5 mm |
| Ø Kolbenbolzen (B) | 10 mm |
| Ø Pleuelauge | 15 mm |
| Lagersitz rechts | 15 mm |
| Ø Lagersitz (kupplungsseitig) | 15 mm |
| Ø Lagersitz (zündungsseitig) | 22.5 mm |
| Gewindeart | MF8x1 (Feingewinde), MF10x1 (Feingewinde) |
| Gewindelänge | 9.5 mm, 11.5 mm |
| Dimension Nadellager | 10 / 15 x 14 |
| Breite Kurbelwangen | 34.2 mm |
| Länge 1. Absatz | 43.5 mm |
| Länge 2. Absatz | 19 mm |
| Ø 1. Absatz (kupplungsseitig) | 11.65 mm |
| Ø 2. Absatz (kupplungsseitig) | 15 mm |
| Länge Absatz (zündungsseitig) | 25.25 mm, 11 mm |
| Sachs | 504 (ohne Tretwelle) |
